产品型号 : SJ-BLJC-III 1LRE3W/F3021
工作电压： DC27V/DC36V(总线供电）
功耗 ：≤3W
光源类型：超高亮绿色 LED
应急输出表面亮度：50～300 cd/㎡
应急时间：≥90 min
外壳材质：不锈钢+金属
防护等级：IP30
安装方式：壁挂式
外形尺寸：800mm×300mm×13mm大型
使用环境：温度：0℃～55℃，相对湿度≤95％（40℃±2℃无凝露）

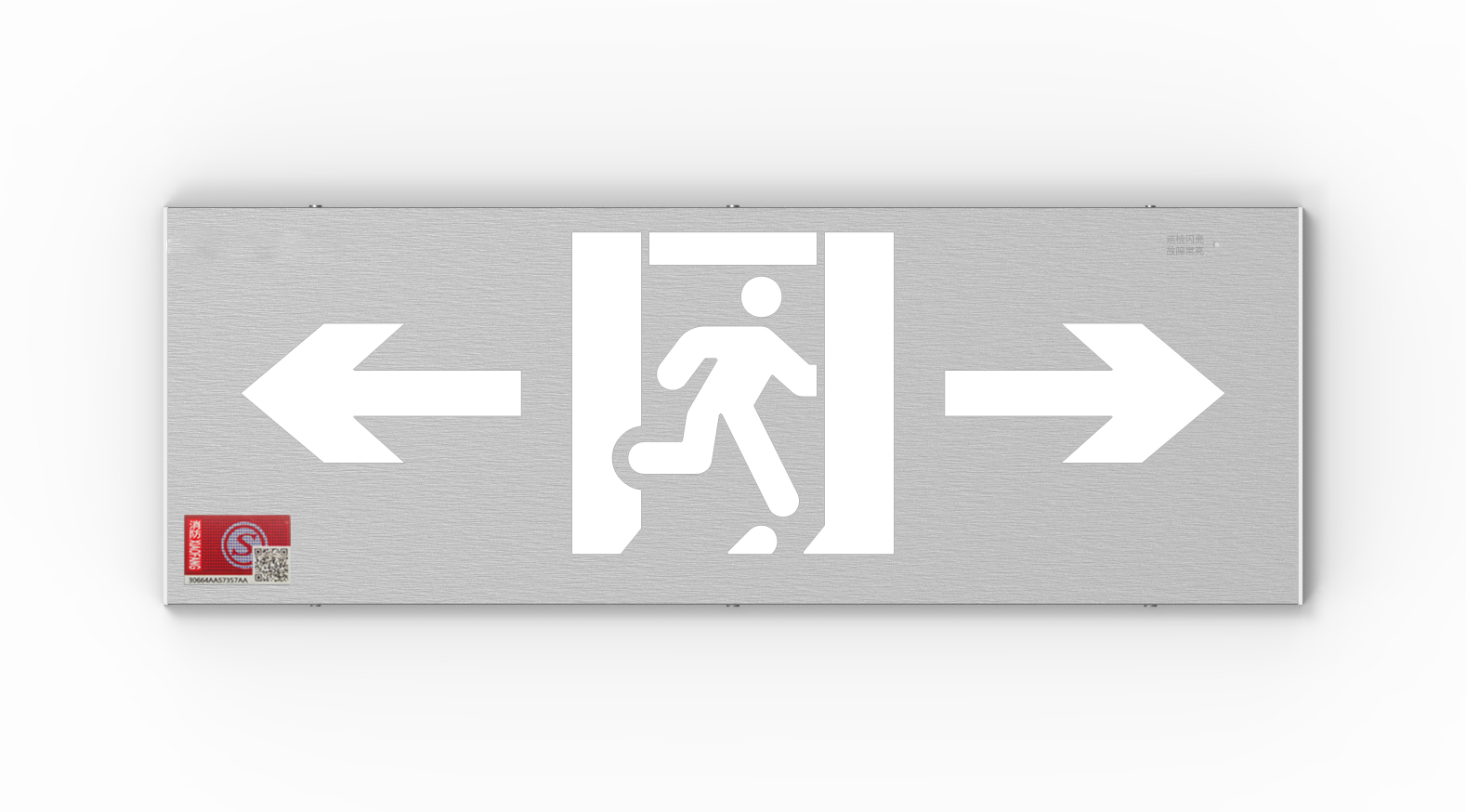

一、什么是壁挂式大型双向标志灯具
欢迎使用我公司生产的集中电源集中控制型消防应急标志灯具，本产品为壁挂式大型双向标志灯具。本系列产品可以在消防应急照明与疏散指示系统的控制下，为人员疏散提供疏散方向。
二、应用场景
主要适用于高层建筑、商场、娱乐场所、银行、医院、地铁站、高铁站、火车站、飞机场等人员密集的场所
三、特点
1.采用无极性二线制总线对灯具供电和控制，节省安装成本。
2.采用绿光LED或红光LED为光源，仅有SJ-BLJC-II1OE1W/F2051型（禁止入内）用到红光LED。
3.采用恒流源给光源供电，使灯具的表面亮度更稳定。
4.本系列产品具有耐高温耐腐蚀的特性，可以在大多数的环境下正常使用
四、壁挂式大型双向标志灯具安装方法
在需要安装灯具的墙面选择一组需要安装标尺的挂孔距离固定螺钉或者其他类似于螺钉能够挂起灯具的物体，先连接好总线，最后将灯具挂在螺钉上。（安装孔距：Ⅰ型和Ⅱ型标志灯--200mm；Ⅲ型标志灯--496mm。）
五、壁挂式大型双向标志灯具调试方法
1.用编码器给灯具编好地址，接入系统总线，确保同一回路上的地址不重复。
2.检查产品安装和信号总线连接是否正确，确保产品已正确安装，信号总线已正确连接。
3.开启消防应急照明和疏散指示系统，待控制器主机进入正常工作状态后，进行自动登录，确认登录信息与接入灯具实际情况相符。
六、壁挂式大型双向标志灯具接线方式
接线示意图：
七、壁挂式大型双向标志灯具功能特点
1.通过无极性二线制总线与消防应急集中电源连接，设计与施工简单方便，安全可靠。
2.独立编码，能正确报出灯具故障和运行状态信息。
3.具备巡检、常亮、频闪、灭灯等功能。
4.采用绿色LED为发光光源，功耗极低、寿命长、易更换。
