工作环境 ：温度:-10℃～+40℃，相对湿度≤93%（40℃±2℃无凝露）
工作电压：DC24V(脉冲调制)
工作电流：监视状态＜0.8mA,报警状态＜1.5mA
过线电流容量 ：0~63A；0~160A；0~400A
过线孔径：45mm/65mm/100mm
测量范围：0~1000mA
剩余电流报警值：100~1000mA连续可调
接线方式：无极性二总线制
编码类型：电子编码型，编码范围:1~324
执行标准：GB14287.2-2014《电气火灾监控系统第二部分:剩余电流式电气火灾监控探测器》
一、什么是剩余电流式电气火灾监控探测器DH-9706型
DH-9706型剩余电流式电气火灾监控探测器（以下简称探测器），是电路漏电流的检测设备，实时监控着供电线路的剩余电流，当供电线路的剩余电流达到设定的报警门限时，立即向电气火灾监控设备发出报警信号，实现漏电报警的功能。
二、剩余电流式电气火灾监控探测器DH-9706型特点
1. 当被保护线路剩余电流达到报警设定值时，探测器应在30s内发出报警信号；
2. 探测器报警设定值不应小于100mA，不应大于1000mA，且探测器报警值应在报警设定值的95%～105%之间；
3. 探测器以无极性二线制总线方式与我公司电气火灾监控设备连接，无需另外供电，安装使用简单方便；
4. .探测器采用独特的交流检测电路，无需调零，且探测灵敏度高，耗电少，工作稳定可靠；
5. 内置高档MCU，应用先进的剩余电流采集及火灾判断算法，具备强大的分析、判断能力，实时对漏电流进行监视和报警，极大地提高了整个系统探测火灾隐患的可靠性、实时性、准确性；
6. 探测器采用电子编码方式，每个探测器都有唯一的地址编码，现场编码简单、方便；
7. 用LED发光管指示探测器状态：正常时约每12秒闪亮一次绿灯；报警时红色指示灯常亮。
三、剩余电流式电气火灾监控探测器DH-9706型的应用场景
广泛用于危险品场所、高层建筑、公共场所及住宅楼宇的单元供电系统。

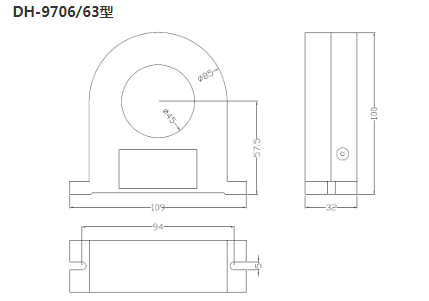

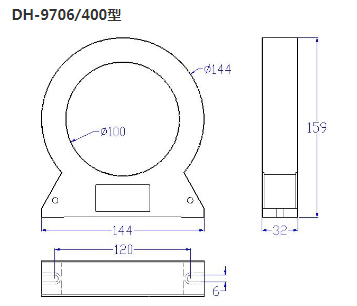

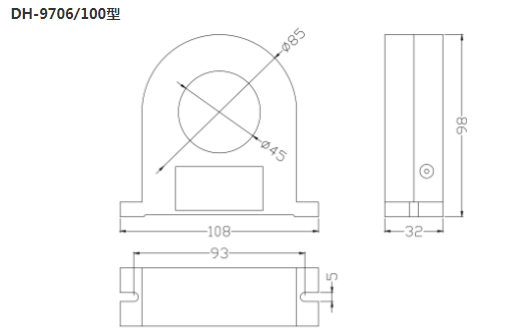

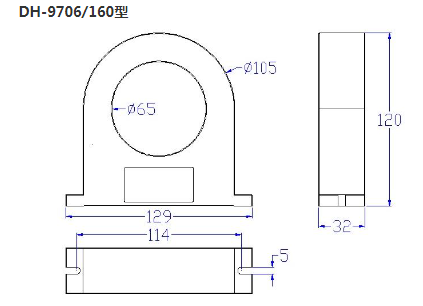

四、剩余电流式电气火灾监控探测器DH-9706型尺寸图（单位：mm）
五、剩余电流式电气火灾监控探测器DH-9706型的接线方式

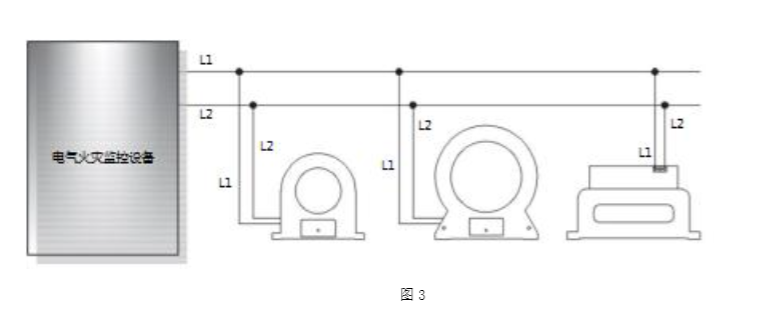

如图3所示，将探测器接线端子L1、L2分别与电气火灾监控设备的总线L1、L2相连接，不分极性。
